- 商品名稱：8.7/15KV熱縮戶內、外終端
- 添加時間：2013-08-06 11:21:07
- 電 話：0550-7037773
郵 箱：shanglangroup@163.com
介紹：

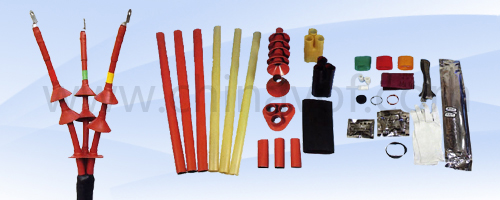

8.7/15KV熱縮戶內、外終端
產品介紹
產品分單芯、三芯。終端頭的絕緣管一般650mm長，但也可以根據客戶的要求加長到800mm、1000mm、1200m。
交聯電纜熱縮型終端頭雙地線工藝。即鋼鎧地線和銅屏地線分開，使電纜預試更加方便、合理。
油浸電纜戶內、外終端和中間連接在電纜分叉處采用隔油指套堵油，外再套******緣指套，產品安全、可靠。
（也可根據客戶要求提供導電指套工藝的產品）
產品分單芯、三芯。終端頭的絕緣管一般650mm長，但也可以根據客戶的要求加長到800mm、1000mm、1200m。
交聯電纜熱縮型終端頭雙地線工藝。即鋼鎧地線和銅屏地線分開，使電纜預試更加方便、合理。
油浸電纜戶內、外終端和中間連接在電纜分叉處采用隔油指套堵油，外再套******緣指套，產品安全、可靠。
（也可根據客戶要求提供導電指套工藝的產品）
| 產品名稱 | 型號規格 | 適用電纜截圖(mm2) |
| 15kv 戶內交聯三芯終端 | NSY-15/3.1 | 25-50 |
| NSY-15/3.2 | 70-120 | |
| NSY-15/3.3 | 150-240 | |
| NSY-15/3.4 | 300-500 | |
| 15kv 戶外交聯三芯終端 | WSY-15/3.1 | 25-50 |
| WSY-15/3.2 | 70-120 | |
| WSY-15-3.3 | 150-240 | |
| WSY-15/3.4 | 300-500 | |
| 15kv 戶內油浸三芯終端 | NSZ-15/3.1 | 25-50 |
| NSZ-15/3.2 | 70-120 | |
| NSZ-15/3.3 | 150-240 | |
| 15kv 戶外油浸三芯終端 | WSZ-15/3.1 | 25-50 |
| WSZ-15/3.2 | 70-120 | |
| WSZ-15/3.3 | 150-240 |
產品技術指標
| 項目 | 試驗項目 | 標準要求 | 實驗結果 | 評注 | |||
| 15kV 戶內/外終端頭 | 1min工頻耐壓試驗 | 45kV不閃絡、不擊穿 | 45kV，1min 組合試樣各相均未未閃絡和擊穿 | 通過 | |||
| 局部放電試驗 | 13kV時放電量≤20pC | 相別 | 黃 | 綠 | 紅 | 通過 | |
| 放電量 | <4 | <5 | <5 | ||||
| 負荷循環試驗 | 導體加熱至90℃~95℃，每一循環為8h，其中加熱5h冷卻3h，共三次循環 | 按標準要求完成三次負荷循環試驗 | 由以下試驗評定 | ||||
| 局部放電試驗 | 13kV時放電量≤20pC | 相別 | 黃 | 綠 | 紅 | 通過 | |
| 放電量 | <4 | <5 | <5 | ||||
| 沖擊電壓試驗 | 105kV，正負極性各10次，不閃絡，不擊穿 | 105kV正負極性各10次，組合試樣各相均未閃絡和擊穿 | 通過 | ||||
| 負極性15min直流電壓試驗 | 52kV/15min不閃絡、不擊穿 | 52kV，15min，組合試樣各相均，未閃絡和擊穿 | 通過 | ||||
| 4 h工頻電壓試驗 | 35kV/4h不閃絡、不擊穿 | 35kV，4h，組合試樣各相均，未閃絡和擊穿 | 通過 | ||||
